Tera3001-Q 多通道自动耦合平台

详细信息

产品描述

 Tera3001 多通道自动耦合平台为10G/25G/40G/100G/120G/200G 光模块及USB3.0,HDMI高速光学收发器提供智能自动光学耦合平台, 主要用于Chip On Board(COB)光收发一体模块的光学透镜自动耦合提供提供单通道,双通道,四通道,八通道,十二通道,二十四通道的光学透镜与光源的自动耦合,自动点胶,自动UV固化功能。

        Tera3001 多通道自动耦合平台耦合效率高,稳定性高, UPH高(具体数据依客户设计而定)。提供一键式防撞保护功能,防护防紫外保护功能。



功能简介

Tera3001 自动耦合平台为多通道光模块智能化自动测试平台, 主要用于单通道,双通道,四通道,八通道,十二通道,二十四通道的光学透镜与光源的自动耦合,自动点胶,自动UV固化功能。可根据客户定制任意通道光学透镜与光源的耦合:

(一)多通道自动耦合

1、发射端单独耦合:单通道耦合,双通道耦合,四通道耦合,十二通道耦合;

2、接收端单独耦合:单通道耦合,双通道耦合,四通道耦合,十二通道耦合;

3、发射和接收端集成耦合:双通道耦合,八通道耦合,二十四通道耦合;

(二)主要功能:

1、自动对光精密耦合;     2、自动多位置点胶;

3、自动UV固化;             4、自动防撞保护

5、自动紫外保护;           6、友好操作界面


操作界面

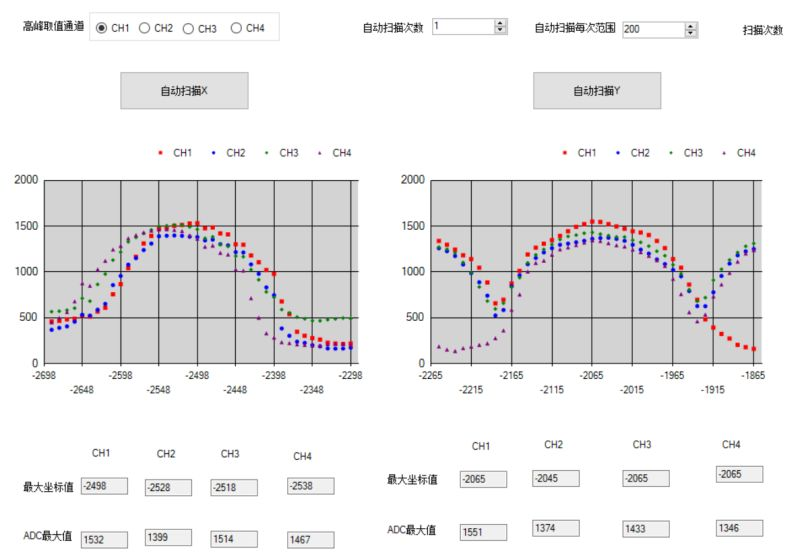

Tera3001软件平台友好操作界面如下(显示3通道和4通道两幅图)。



COB自动化耦合优势

1. 操作简单,界面友好。任意一位操作工只需10分钟的培训,既可快速上手进行工作。工厂人员的快速流动对产品质量不会有任何影响,大大减少对人的依赖性。

2. 产品一致性高。任意一位操作工生产的模块一致性高,产品质量不会出现大的波动。

 3. 高产能、高直通率高。耦合焊接时间低至30秒(HDMI),SR4 低至75s(黏胶方式和UV时间不同则有相应变化),实际产能每小时大于100个(HDMI)。直通率有较大优势。

4. 效率高。每个机台(操作工)可以运行2台设备或3台设备,每个工位每小时产量可达至少300pcsHDMI每工位每天可达 6kpcs产量,SR4每工位每天可达 2.5Kpcs产量。大大减少对人员需求。

5. 质量可控,过程可以回溯。提供产品制造数据库,每个模块的耦合数据,每个模块都有标签,可追溯回源整个生产制造过程,做到质量可控。
